此次發布S系列平臺的串口屏主要為1.8、2.8、3.5、4.3寸，該平臺采用了Cortex-M3內核的處理器，內置了2Mbyte PSRAM和64Mbit FLASH，是專為小尺寸串口屏設計的MCU，精簡了外圍電路。針對市場客戶需求，此次推出了更小尺寸的1.8寸、以及2.8、3.5、4.3寸COF不同結構的，以滿足廣大客戶的不同需求。

該平臺默認支持大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議，同樣支持5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能，無操作系統，上電即可運行顯示畫面。

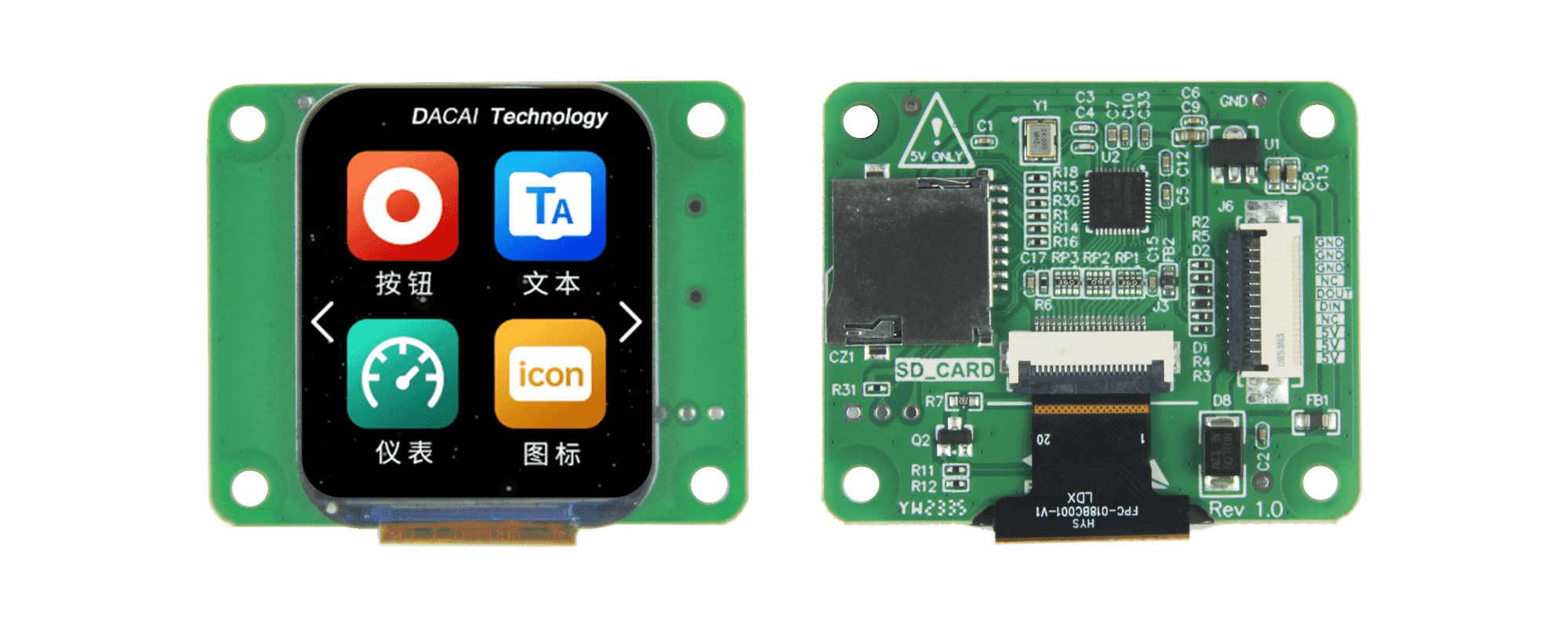

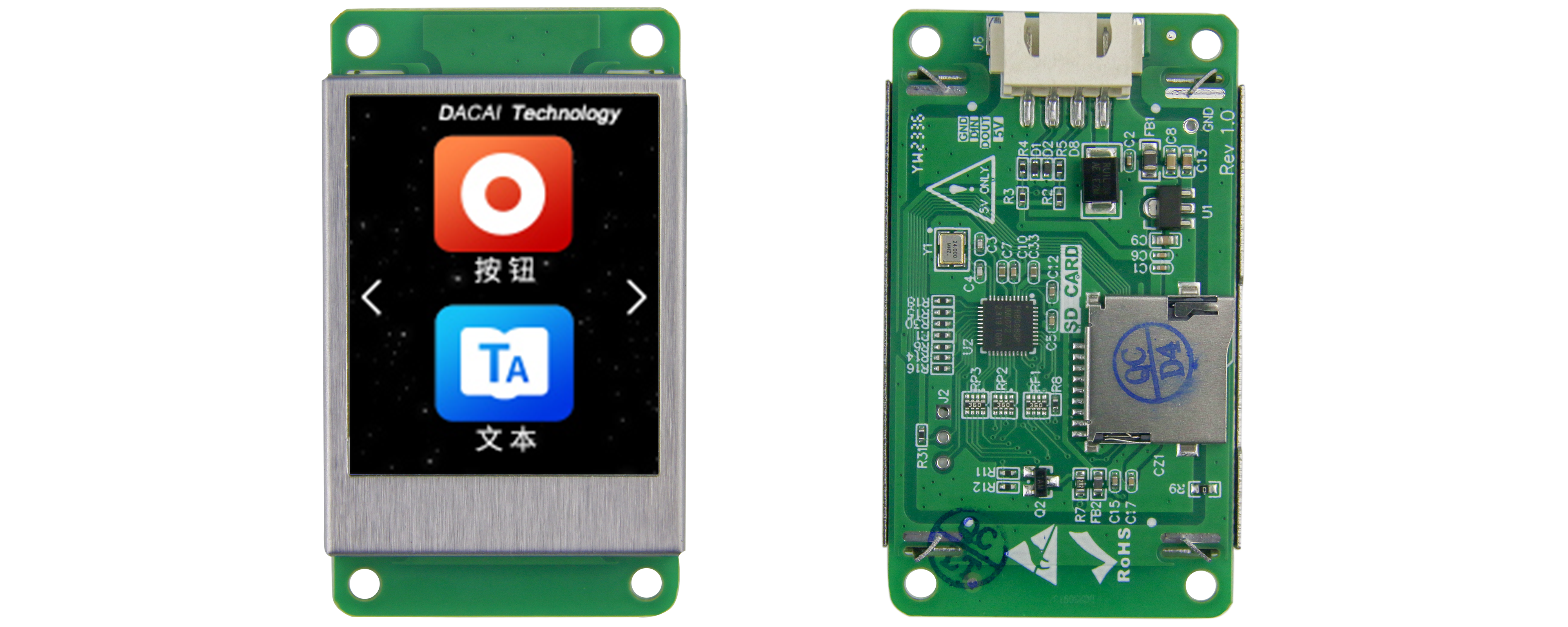

DC12160S018_1000_1N（TTL，無觸摸）

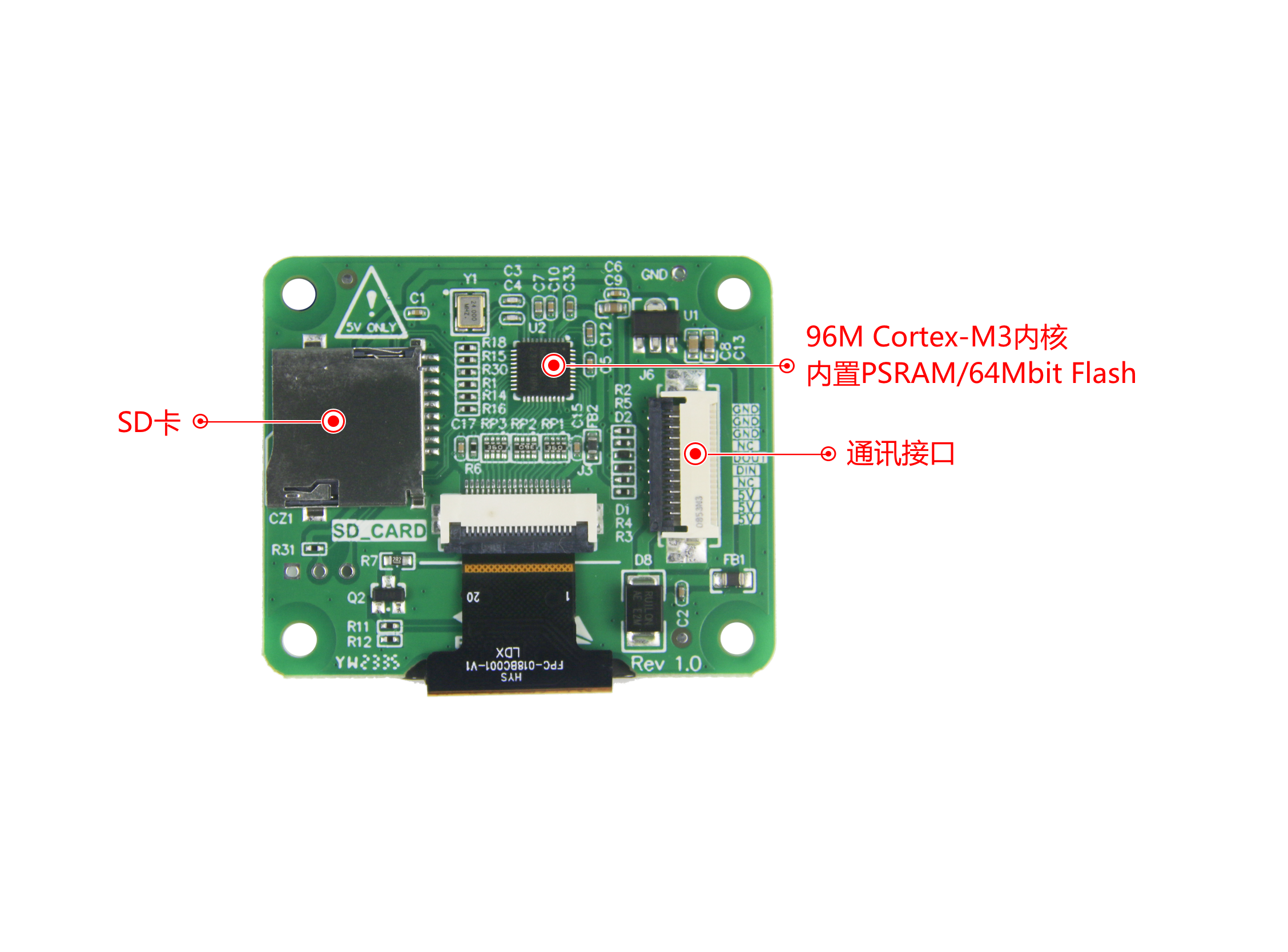

核心硬件標注圖

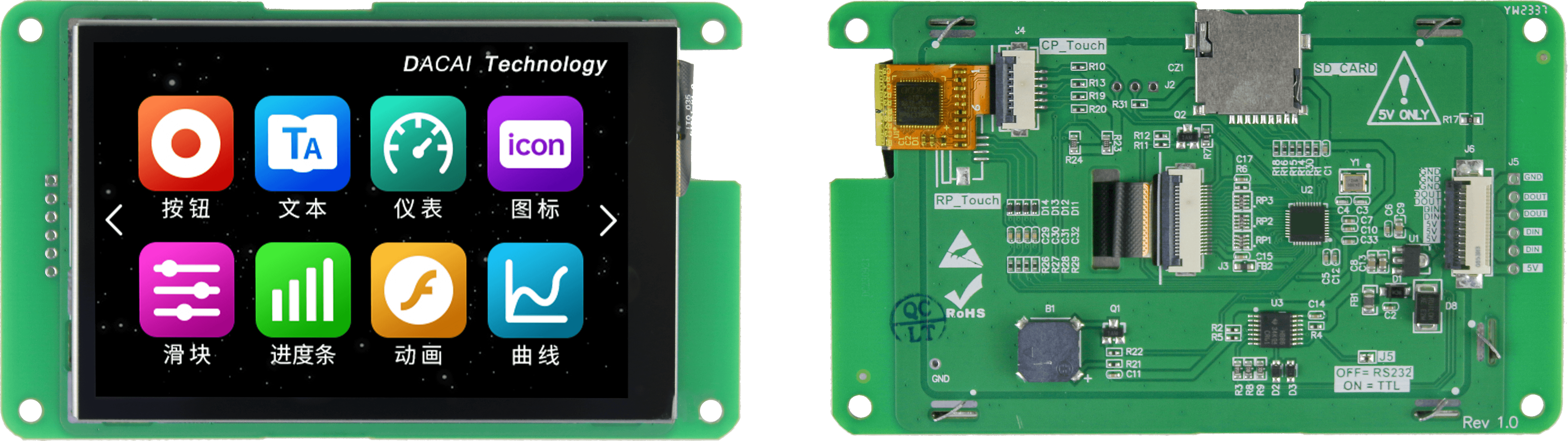

DC24284S018_1000_1N（TTL，無觸摸）

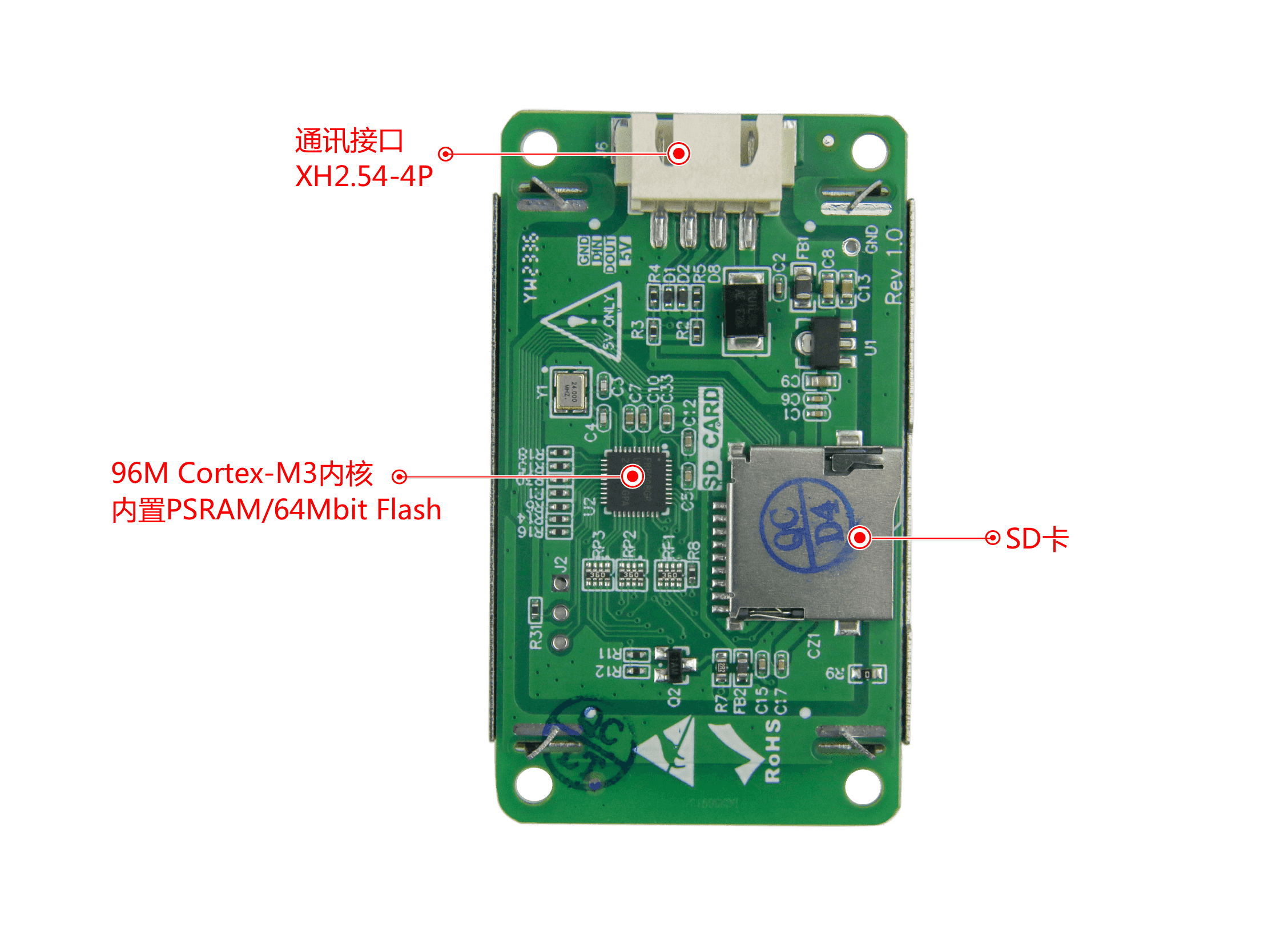

核心硬件標注圖

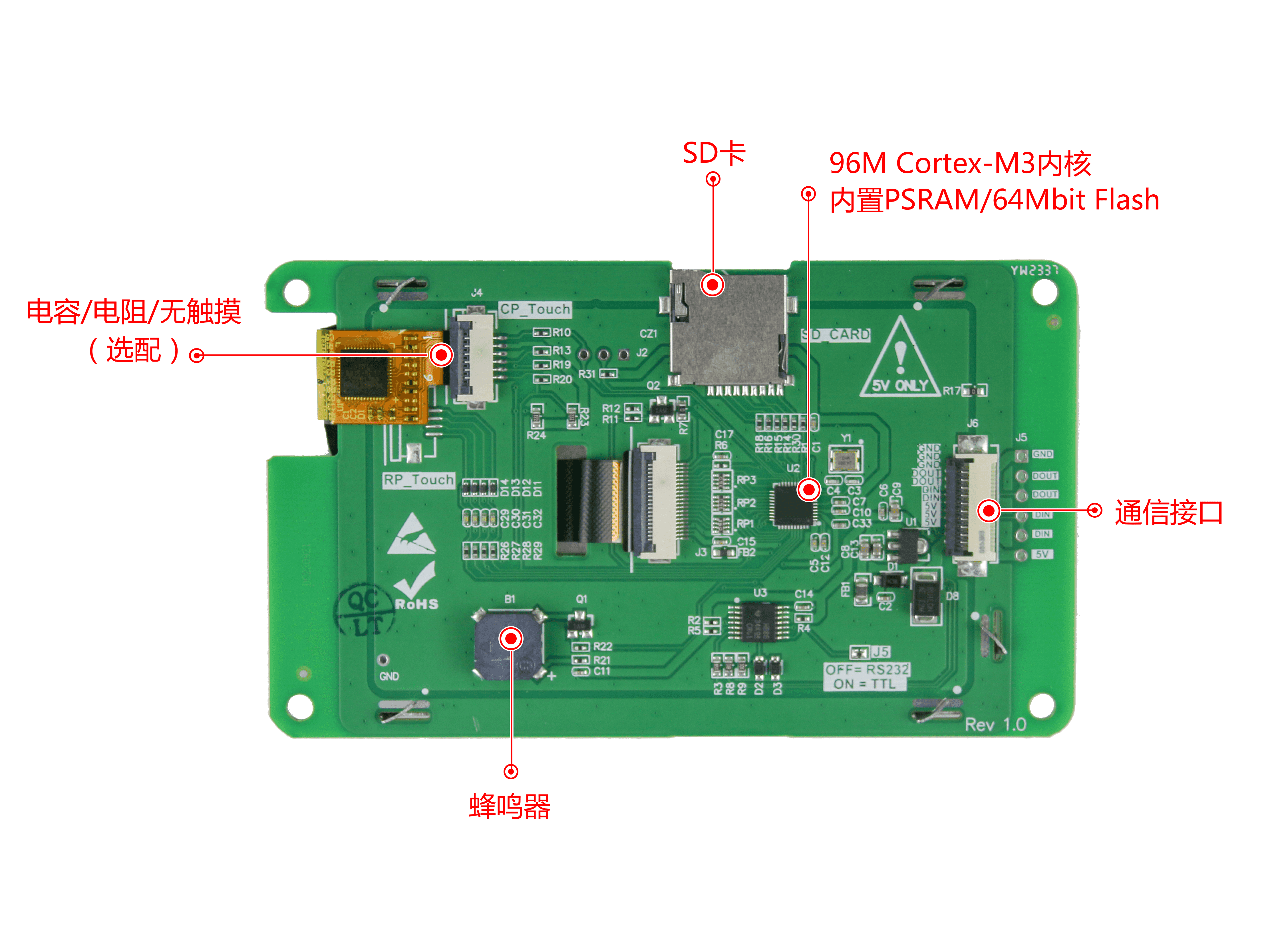

核心硬件標注圖

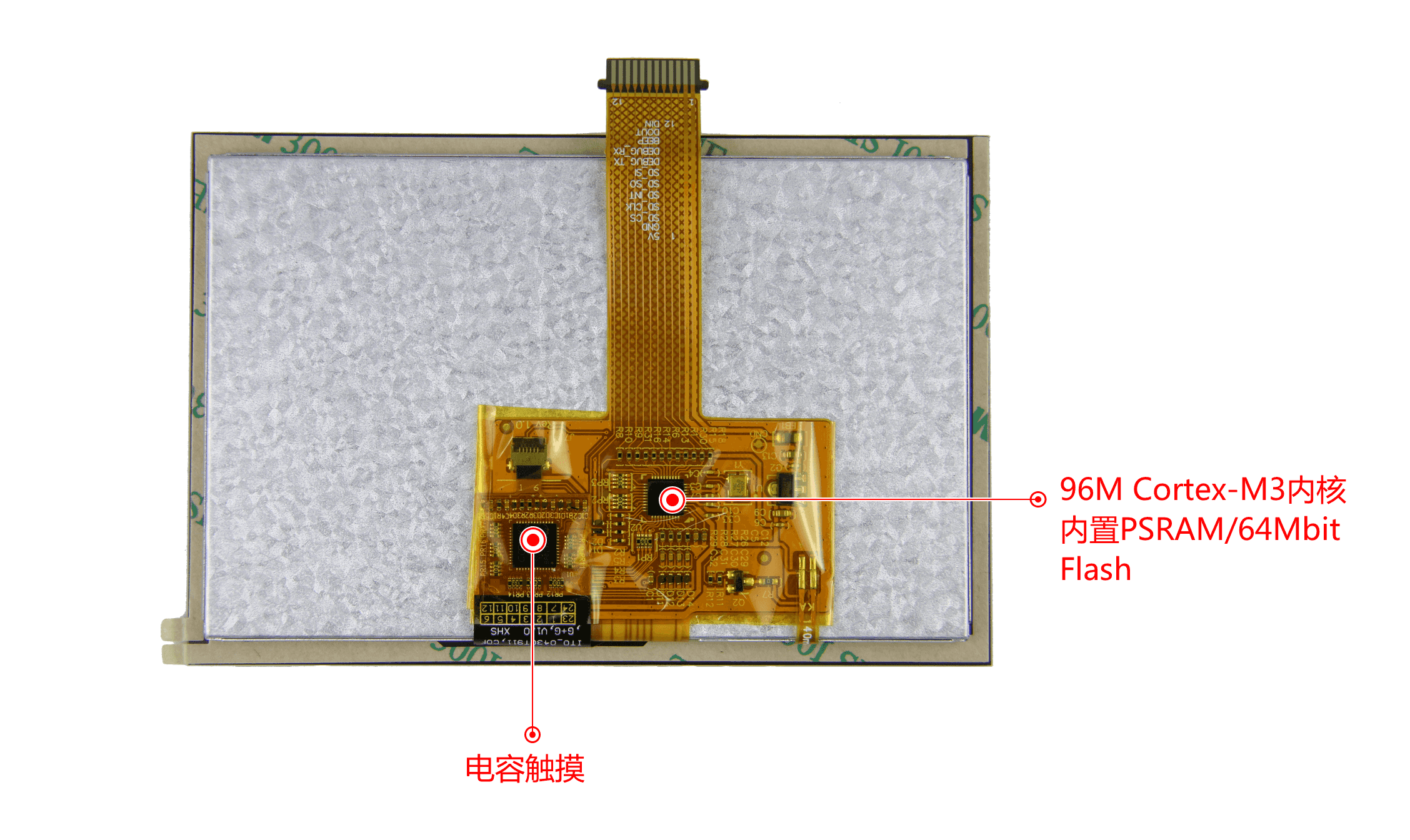

核心硬件標注圖

核心硬件標注圖

2. 采用96M主頻Cortex-M3內核處理器，內部集成PSRAM、FLASH；
